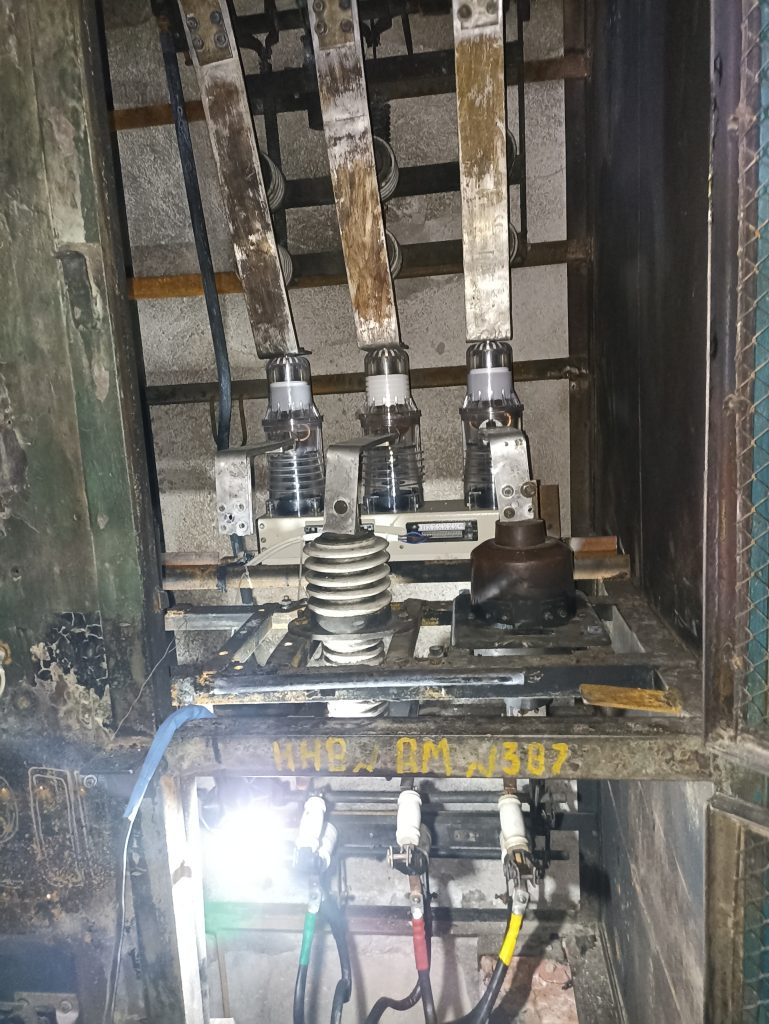

История была в июне/июле месяце, когда сгорел ввод по-моему 100, запитанный с ТЭЦ, видимо защита не отработала, может изза неисправного ТТ, а может ещё из-за чего, но суть в том,что вводная ячейка выгорела, сгорел сам вакуумный выключатель, блок управления им, блок коммутации, трансформаторы тока вообще обкурткобейнились

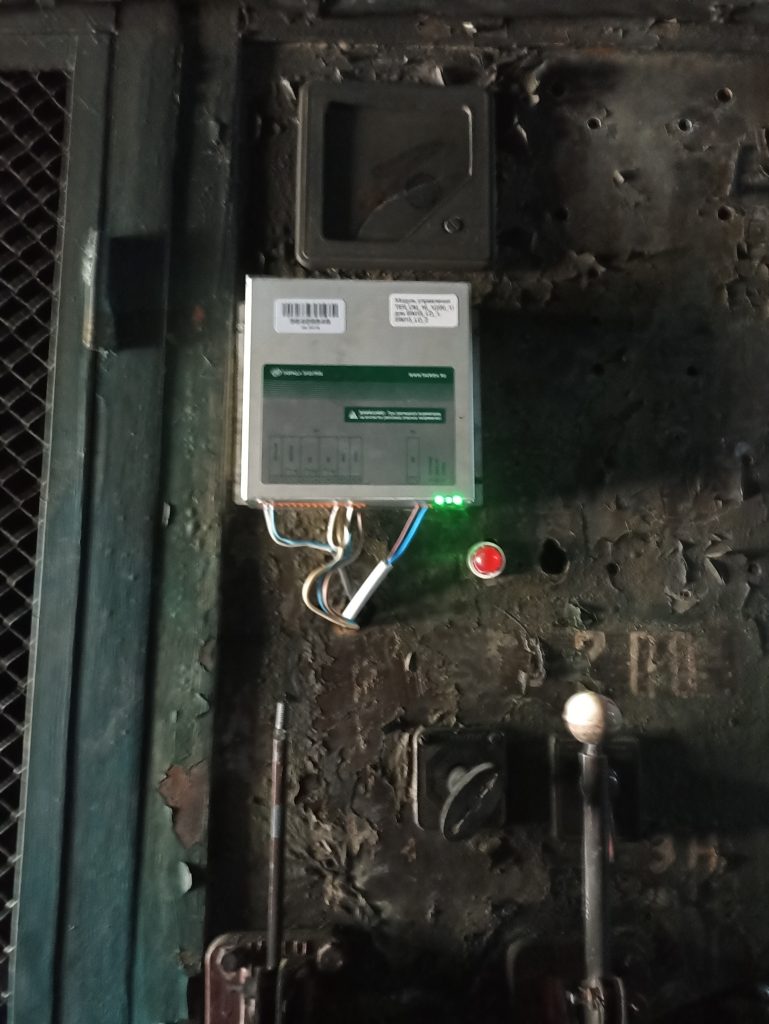

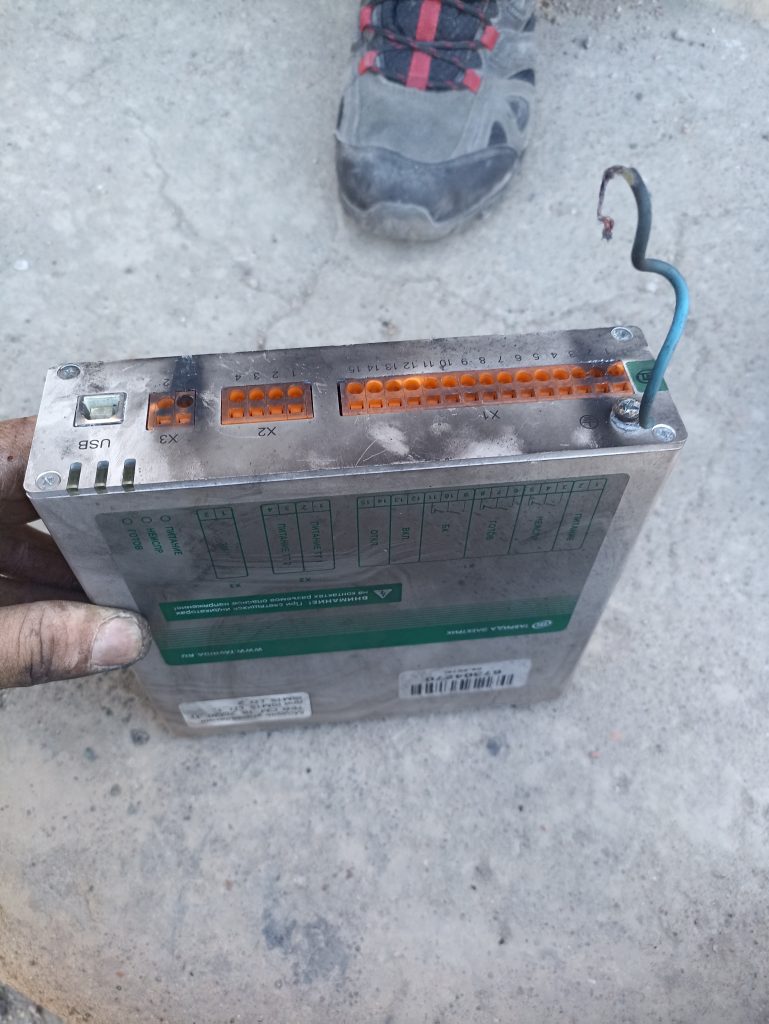

Первая подляна была в блоке управления по внешним признакам он выглядел целым, но при подаче питания никаких признаков жизни не подал( Пришлось ставить новый.

Ну ладно-фигня, переходим к подляне намбер два-эта ячейка по-моему КСО номер серии не скажу, предназначена для установки проходных трансформаторов типа ТПОЛ,а таковых как раз таки не было в наличии, а были только ТОЛ

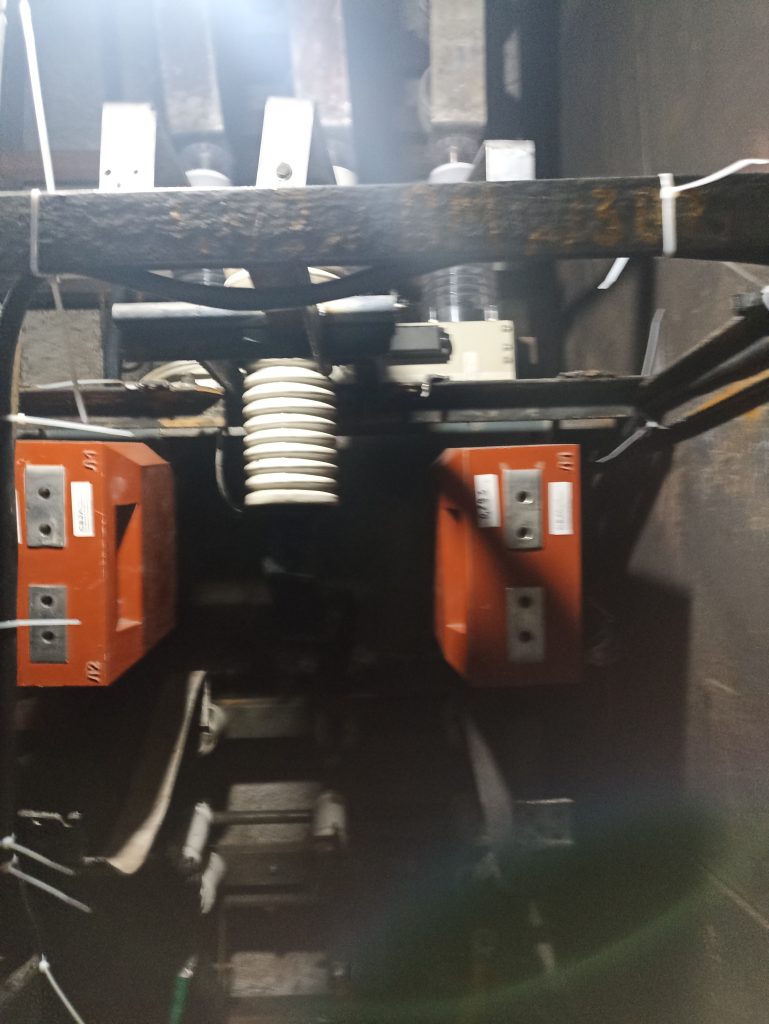

Приходилось извращаться, БДСМ электро как бы. Трансформаторы тока поставили кверх ногами, Л1 должен быть снизу(питающий кабель приходит снизу), а сверху система шин. Но, как поставили,так поставили, я просто перевернул И1 и И2 на вторичных обмотках трансформаторов

Раскидал защиту, которая до сих пор висит на РТ-40(которая благо находилась в релейном шкафу за стенкой и не пострадала), хотел подключить счётчик, но мне никто не смог рассказать где он расположен,я видел только счётчик на другом вводе и как ни странно на секционнике.Поэтому выводим концы с трансформара ток с обмотки 0,5S на панель для возможности подключения в будущем без отключения ячейки и закорачиваем их дабы не сжечь обмотку ТТ

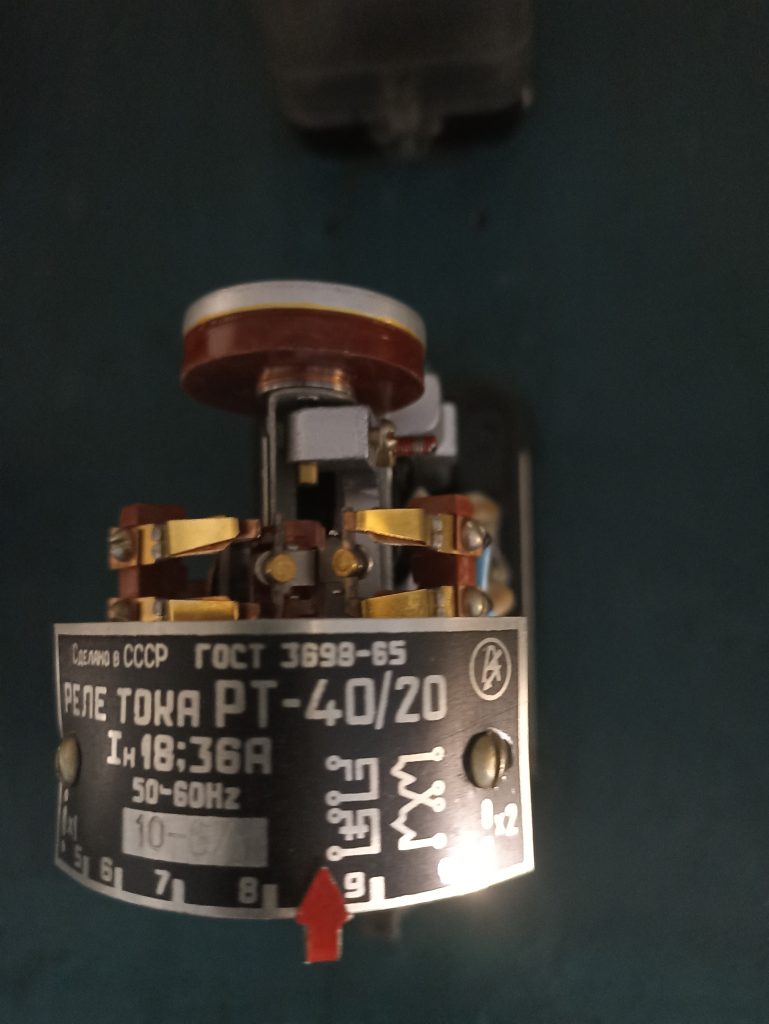

для проверки работы защиты и правильности подключения, подключаем самодельный прогрузочный трансформатор , сделанный мной из трансформатора микроволновки и способный выдавть более 600А,просто больше у меня токоизмерительные клещи не показывают)))и понижаем уставки на РТ-40,чтобы она отработала…Трансформаторы тока у нас стоят 600/5, это значит, что при прохождении 600А через ТТ, на выходе его будем иметь 5А, теперь вернёмся к уставкам на РТ-40/20 , она имеет 2 катушки при параллельном соединении ток срабатывания можно выставлять в диапазоне от 10 до 20А, а при последовательном от 5А до 10А.В общем у нас всё последовательно, так я могу контролировать ток только 600А, то понижаем уставки на РТ до 5.Включаем выключатель , подключаем прогрузочный трансформатор до наших ТТшек, сначала по фазе А, включаем прогрузочный, и видим,что выключтель отключился с выдержкой времени в 1.5 секунды, выставленной на РВ-реле времени, далее повторяем ,включаем ВВ подключаем теперь прогрузочный на фазу С .ииии выключатель тоже отключается.Точными замерами тут конечно не пахнет в помине, но что есть, проф приборов типа РЕТОМ нету, но цепи проверил, ТТ проверил, а в остальном приходится доверять, что РТ 40/20 , что ТТшкам, бо проверять их нечем.Фсё. хэппи энд
